Giải pháp khắc phục cáp mạng mất an toàn đi trên trụ điện lực

 - “Giải pháp khắc phục cáp mạng mất an toàn đi trên trụ điện lực” sau khi được Tổng công ty Điện lực miền Nam (EVNSPC) công nhận sáng kiến, đưa vào áp dụng rộng rãi đem lại hiệu quả cao, Tập đoàn Điện lực Việt Nam (EVN) cũng đã công nhận giải pháp năm 2023. Đây là thành quả lao động hết hữu ích của nhóm tác giả Điện lực Châu Đốc (Công ty Điện lực An Giang trước đây), góp phần trong việc đổi mới, sáng tạo trong sản xuất, kinh doanh của ngành điện.
Hệ thống lưu trữ năng lượng pin ‘van điều áp’ - Chiến lược cho lưới điện miền Nam Hệ thống lưu trữ năng lượng pin ‘van điều áp’ - Chiến lược cho lưới điện miền Nam

Là đầu tàu kinh tế của cả nước, miền Nam đang đối mặt với một nghịch lý năng lượng: Sở hữu tiềm năng điện mặt trời và điện gió dồi dào, nhưng lưới điện lại thường xuyên quá tải, buộc phải cắt giảm các nguồn năng lượng sạch gây lãng phí. Giữa bối cảnh đó, một mệnh lệnh hành động mang tính chiến lược vừa được ban hành: Đưa hệ thống lưu trữ năng lượng pin (BESS) trở thành trụ cột mới, giúp Tổng công ty Điện lực miền Nam (EVNSPC) giải quyết dứt điểm bài toán này.

Hoàn thành thiết kế bản vẽ thi công (có ứng dụng BIM) Trạm biến áp 220kV Phú Quốc Hoàn thành thiết kế bản vẽ thi công (có ứng dụng BIM) Trạm biến áp 220kV Phú Quốc

Tổng công ty Điện lực miền Nam (EVNSPC) vừa tổ chức thẩm định thiết kế và thiết lập mô hình thông tin công trình (BIM), công trình Trạm biến áp 220 kV Phú Quốc (xây dựng tại đặc khu Phú Quốc, tỉnh An Giang), giai đoạn thiết kế bản vẽ thi công (TKBVTC).

Như chúng ta đã biết, trên các trụ điện của ngành Điện lực có rất nhiều các loại cáp đi cùng, thường gọi chung là “nhà mạng”. Tình trạng các nhà mạng kéo dây vượt đường không đảm bảo độ cao tiềm ẩn nhiều rủi ro. Mặt khác, độ cao không đảm bảo còn vi phạm quy định về Quản lý và bảo vệ kết cấu hạ tầng giao thông đường bộ (theo quy định của Bộ Giao thông Vận tải cho phép là 5.5 mét).

Để có số liệu làm việc với các nhà mạng những điểm mất an toàn này, Điện lực phải khảo sát, đo đạc thống kê số liệu cụ thể bằng phương pháp thủ công nên mất nhiều thời gian, kém hiệu quả. Trước thực trạng đó, nhóm tác giả tại Điện lực Châu Đốc (Công ty Điện lực An Giang trước đây) đã cho ra đời giải pháp thống kê, kiểm đếm khá hiệu quả mà chi phí chỉ mất 25 triệu đồng.

Vươn lên ngay vào lúc khó khăn nhất:

Sau nhiều ngày trăn trở, anh Nguyễn Trần Thế Duy đã quyết định tiến hành thực hiện ý tưởng và cho ra đời thiết bị “kiểm đếm” cáp thông tin vượt đường hiệu quả nhất. Thiết bị này lắp trên xe tải nhỏ làm nhiệm vụ “quét” các loại cáp thông tin vượt đường kéo từ trụ vào nhà khách hàng, để xác định số lượng và vị trí cáp thông tin có độ cao không an toàn (dưới 5.5 m).

Giải pháp khắc phục cáp mạng mất an toàn đi trên trụ điện lực

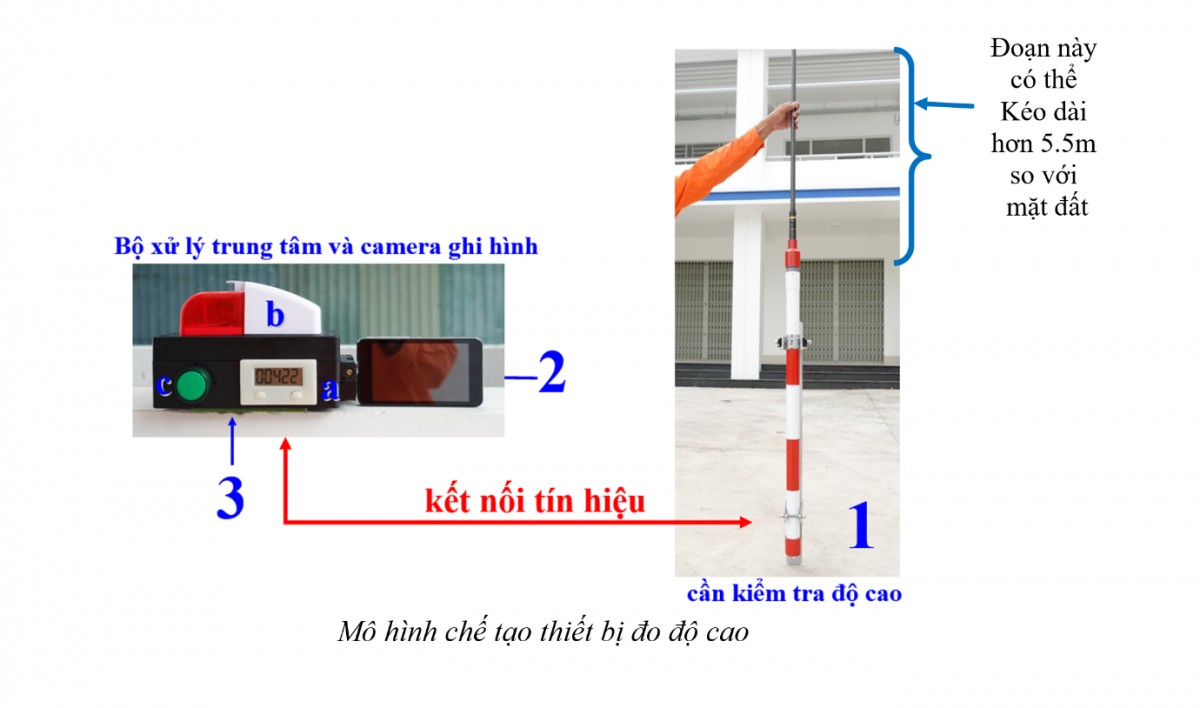

Giải pháp tên là “Kiểm tra độ cao cáp viễn thông vượt đường trong quản lý vận hành hệ thống điện”. Giải pháp này gồm thiết bị là thanh vật liệu cách điện, lắp trong 1 ống nhựa chịu lực đóng vai trò kiểm tra chiều cao. Một camera có khả năng ghi hình và âm thanh, thời lượng sử dụng liên tục trên 12 giờ và có chức năng kết nối không dây để truyền dữ liệu. Một camera khác lắp đặt tại khoang cabin xe để ghi hình trụ điện và nhà dân. Cuối cùng là bộ xử lý trung tâm gồm 3 phần chính là bộ đếm tín hiệu, còi âm thanh báo hiệu và đèn tín hiệu.

Giải pháp khắc phục cáp mạng mất an toàn đi trên trụ điện lực

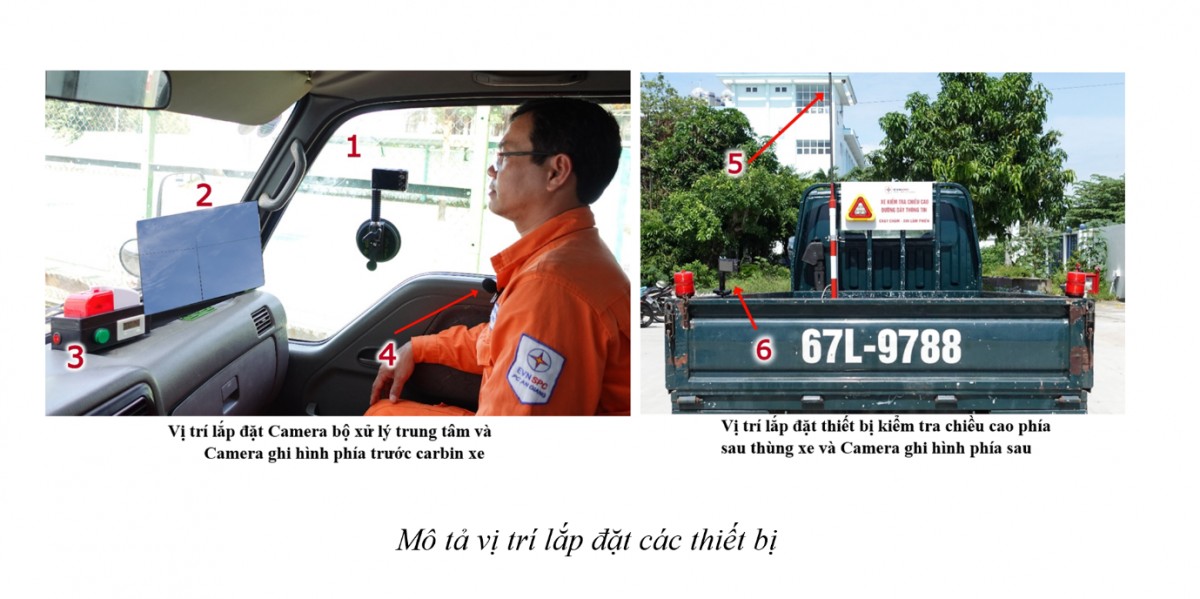

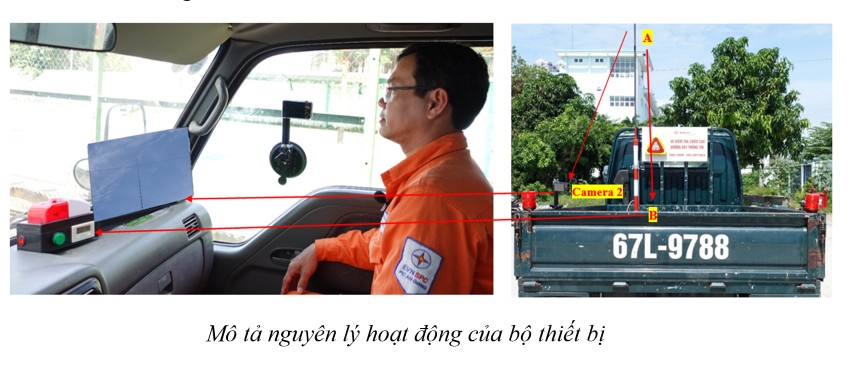

Các thiết bị được lắp đặt theo sơ đồ hình vẽ vào xe tải, bộ xử lý trung tâm và camera ghi hình được lắp phía trước cabin, một camera khác lắp sau thùng xe tải. Cho xe di chuyển trên đường, khi “va” trúng đường dây thông tin trên không có độ cao dưới 5.5 m sẽ làm cho cần kiểm tra dao động, cần sẽ tác động vào công tắc hành trình truyền tín hiệu đến bộ xử lý trung tâm, bộ xử lý trung tâm sẽ phát ra âm thanh, đồng thời bộ đếm tín hiệu sẽ hoạt động và đếm 1 tín hiệu tác động, thời điểm này camera ghi hình sẽ ghi được hình ảnh, âm thanh từ còi báo.

Như vậy, ứng với mỗi tín hiệu còi báo tức là có đường dây thông tin dưới 5,5 m không đạt độ cao an toàn, đồng thời bộ đếm sẽ đếm được số lượng dây cáp thông tin không đạt. Khi “cần quét” tác động, camera ghi hình sẽ truyền đến màn hình LCD giúp người công nhân quan sát được hình ảnh thực tế đang kiểm tra.

Giải pháp khắc phục cáp mạng mất an toàn đi trên trụ điện lực

Khi camera phát hiện đường dây cáp không đảm bảo an toàn, hình ảnh này sẽ được truyền đến màn hình trong cabin xe, lúc này bộ xử lý trung tâm cũng tác động. Hình ảnh ghi nhận được sẽ giúp người công nhân biết được vị trí nhà dân, trụ điện có dây thông tin không đảm bảo an toàn. Kết quả phân tích này là dữ liệu minh chứng cụ thể, rõ ràng, chính xác… để phía Điện lực làm việc với các nhà mạng, cũng như các cơ quan liên quan trong việc phối hợp quản lý hạ tầng cáp quang, nhất là ở khu đô thị.

Ưu, nhược điểm của giải pháp:

Cùng một công việc kiểm đếm này, nhóm nghiên cứu đã tiến hành trên quãng đường khoảng 30 km, bố trí 6 nhân sự thực hiện trong thời gian 8 ngày thống kê được 3.690 vị trí. Khi gặp thời tiết xấu nhóm công tác phải tạm ngưng làm việc hoặc làm việc với hiệu quả thấp. Sau khi thực hiện xong, nhóm tổng hợp kết quả trên giấy viết tay ghi chép số liệu, việc tổng hợp gặp khó khăn, phát sinh sai sót, thời gian tổng hợp số liệu khoảng 16 giờ.

Giải pháp khắc phục cáp mạng mất an toàn đi trên trụ điện lực

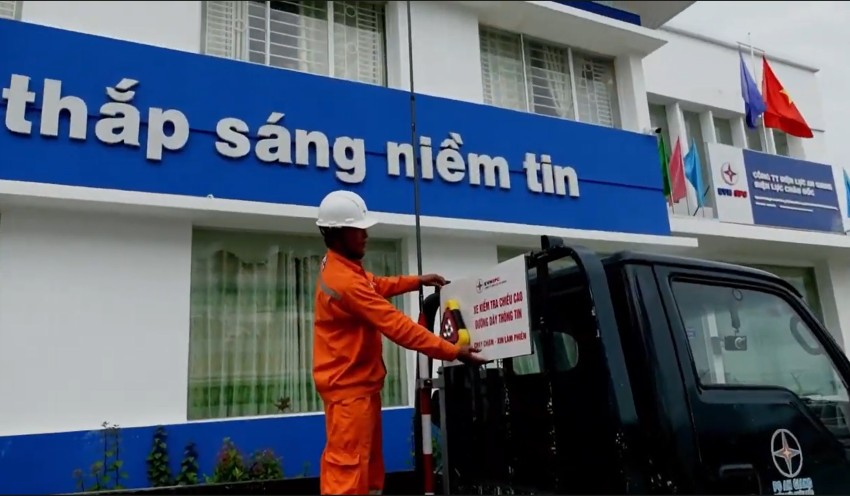

Công tác chuẩn bị trước khi thực hiện công tác kiểm đếm dây thông tin vượt đường.

Khi có giải pháp “kiểm đếm số lượng cáp thông tin” ra đời, với 2 nhân sự thực hiện cùng quãng đường trên thì chỉ mất khoảng thời gian 1 giờ 40 phút, thống kê được 3.912 vị trí. Thời tiết nào cũng vẫn làm việc tốt, sau khi thực hiện xong số liệu đã được lưu trên bộ đếm, chỉ mất thêm thời gian khoảng 1 giờ để 1 nhân viên tổng hợp kết quả qua phần mềm Capcut.

Giải pháp khắc phục cáp mạng mất an toàn đi trên trụ điện lực

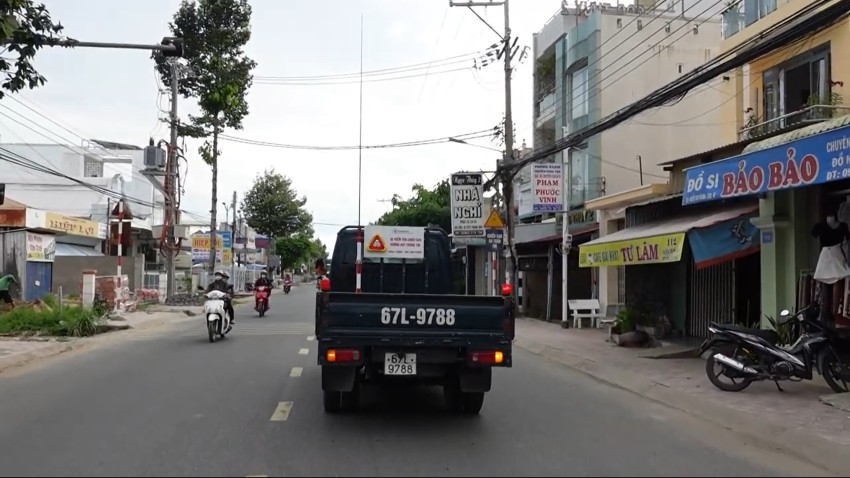

Khi sử dụng thiết bị kiểm tra độ cao thì tốc độ xe di chuyển khoảng 20-30 km là phù hợp.

Khi sử dụng thiết bị nhóm tác giả cũng đưa ra một số lưu ý:

1. Trước khi tổ chức triển khai công việc thì phía Điện lực cần có văn bản xin phép đến cơ quan chức năng cho xe lưu thông.

2. Khi sử dụng thiết bị kiểm tra độ cao thì tốc độ xe di chuyển khoảng 20-30km là phù hợp.

3. Chọn hướng di chuyển xe và lắp đặt hướng ghi hình của camera quay vào phía nhà dân để hình ảnh ghi được và dùng để phân tích dễ hơn.

4. Đảm bảo thuận theo chiều ánh sáng để hình ảnh ghi được rõ ràng hơn.

5. Chọn thời điểm thích hợp để đi kiểm tra nhằm tránh các khung giờ cao điểm tại các khu đông dân cư.

Giải pháp khắc phục cáp mạng mất an toàn đi trên trụ điện lực

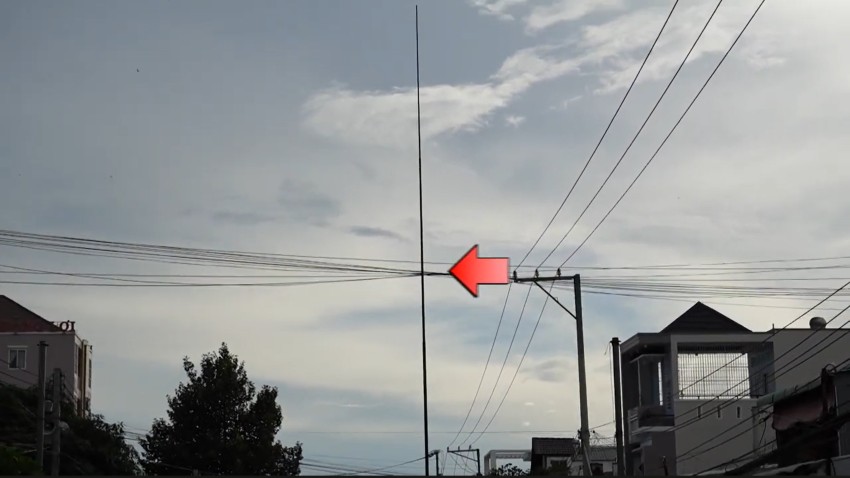

Những vị trí không đạt độ cao mà thanh vật liệu cách điện quét được.

Với giải pháp này, sau khi được Tổng công ty Điện lực miền Nam (EVNSPC) công nhận sáng kiến, đưa vào áp dụng rộng rãi đem lại hiệu quả cao, Tập đoàn Điện lực Việt Nam (EVN) cũng đã công nhận giải pháp năm 2023. Đây là thành quả lao động hết hữu ích của nhóm tác giả Điện lực Châu Đốc (Công ty Điện lực An Giang trước đây), góp phần trong việc đổi mới, sáng tạo trong sản xuất, kinh doanh của ngành điện./.

LÊ TÁM
